2020-08-26- Регионстрой


Добавлено: 27.08.2020, Изменено: 25.09.2020

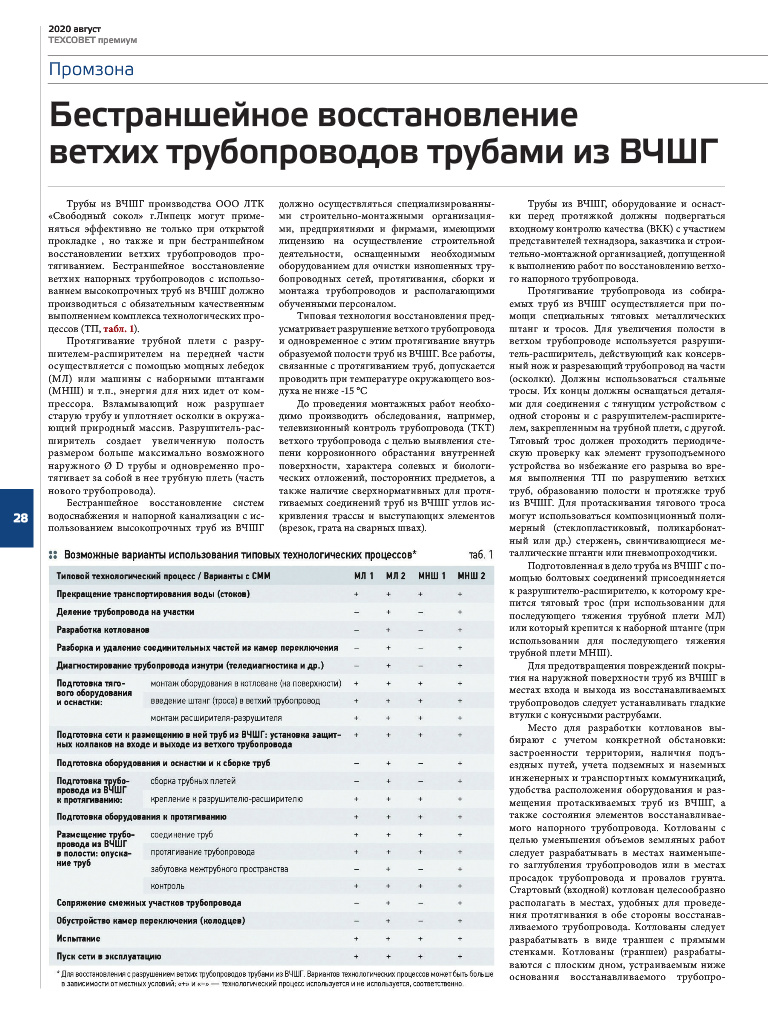

Бестраншейное восстановление ветхих трубопроводов трубами из ВЧШГ

Трубы из ВЧШГ производства ООО ЛТК «Свободный сокол» г.Липецк могут применяться эффективно не только при открытой прокладке , но также и при бестраншейном восстановлении ветхих трубопроводов протягиванием. Бестраншейное восстановление ветхих напорных трубопроводов с использованием высокопрочных труб из ВЧШГ должно производиться с обязательным качественным выполнением комплекса технологических процессов (ТП, табл. 1).

Протягивание трубной плети с разрушителем-расширителем на передней части осуществляется с помощью мощных лебедок (МЛ) или машины с наборными штангами (МНШ) и т.п., энергия для них идет от компрессора. Взламывающий нож разрушает старую трубу и уплотняет осколки в окружающий природный массив. Разрушитель-расширитель создает увеличенную полость размером больше максимально возможного наружного ⌀ D трубы и одновременно протягивает за собой в нее трубную плеть (часть нового трубопровода).

Бестраншейное восстановление систем водоснабжения и напорной канализации с использованием высокопрочных труб из ВЧШГ должно осуществляться специализированными строительно-монтажными организациями, предприятиями и фирмами, имеющими лицензию на осуществление строительной деятельности, оснащенными необходимым оборудованием для очистки изношенных трубопроводных сетей, протягивания, сборки и монтажа трубопроводов и располагающими обученными персоналом.





Типовая технология восстановления предусматривает разрушение ветхого трубопровода и одновременное с этим протягивание внутрь образуемой полости труб из ВЧШГ. Все работы, связанные с протягиванием труб, допускается проводить при температуре окружающего воздуха не ниже -15 °С

До проведения монтажных работ необходимо производить обследования, например, телевизионный контроль трубопровода (ТКТ) ветхого трубопровода с целью выявления степени коррозионного обрастания внутренней поверхности, характера солевых и биологических отложений, посторонних предметов, а также наличие сверхнормативных для протягиваемых соединений труб из ВЧШГ углов искривления трассы и выступающих элементов (врезок, грата на сварных швах).



Трубы из ВЧШГ, оборудование и оснастки перед протяжкой должны подвергаться входному контролю качества (ВКК) с участием представителей технадзора, заказчика и строительно-монтажной организацией, допущенной к выполнению работ по восстановлению ветхого напорного трубопровода.

Протягивание трубопровода из собираемых труб из ВЧШГ осуществляется при помощи специальных тяговых металлических штанг и тросов. Для увеличения полости в ветхом трубопроводе используется разрушитель-расширитель, действующий как консервный нож и разрезающий трубопровод на части (осколки). Должны использоваться стальные тросы. Их концы должны оснащаться деталями для соединения с тянущим устройством с одной стороны и с разрушителем-расширителем, закрепленным на трубной плети, с другой. Тяговый трос должен проходить периодическую проверку как элемент грузоподъемного устройства во избежание его разрыва во время выполнения ТП по разрушению ветхих труб, образованию полости и протяжке труб из ВЧШГ. Для протаскивания тягового троса могут использоваться композиционный полимерный (стеклопластиковый, поликарбонатный или др.) стержень, свинчивающиеся металлические штанги или пневмопроходчики.

Подготовленная в дело труба из ВЧШГ с помощью болтовых соединений присоединяется к разрушителю-расширителю, к которому крепится тяговый трос (при использовании для последующего тяжения трубной плети МЛ) или который крепится к наборной штанге (при использовании для последующего тяжения трубной плети МНШ).

Для предотвращения повреждений покрытия на наружной поверхности труб из ВЧШГ в местах входа и выхода из восстанавливаемых трубопроводов следует устанавливать гладкие втулки с конусными раструбами.

Место для разработки котлованов выбирают с учетом конкретной обстановки: застроенности территории, наличия подъездных путей, учета подземных и наземных инженерных и транспортных коммуникаций, удобства расположения оборудования и размещения протаскиваемых труб из ВЧШГ, а также состояния элементов восстанавливаемого напорного трубопровода. Котлованы с целью уменьшения объемов земляных работ следует разрабатывать в местах наименьшего заглубления трубопроводов или в местах просадок трубопровода и провалов грунта. Стартовый (входной) котлован целесообразно располагать в местах, удобных для проведения протягивания в обе стороны восстанавливаемого трубопровода. Котлованы следует разрабатывать в виде траншеи с прямыми стенками. Котлованы (траншеи) разрабатываются с плоским дном, устраиваемым ниже основания восстанавливаемого трубопровода для размещения средств малой механизации (СММ) для сборки и протаскивания труб по оси старого трубопровода. Допускается также разработка стенок котлованов с углами естественного откоса. При разработке котлованов с вертикальными боковыми стенками в неустойчивых грунтах, а также при глубине их больше 1,5 м в любых грунтах должны устанавливаться крепления стенок котлована. Ширина котлованов (траншей) принимается в зависимости от ⌀ протягиваемых труб (необходимо обеспечить условия для установки направляющих опорных роликов).

Длины протягиваемых трубных плетей должны приниматься с учетом состояния ветхого трубопровода, мощности МЛ (МНШ), а также прочности слабых звеньев в тяговой системе: МЛ (МНШ) — узла крепления троса (наборных штанг); к МЛ (МНШ) — узлов крепления труб и троса (наборных штанг); к разрушителю-расширителю — соединений «труба-труба» (табл. 2).

К протягиванию допускаются плети из труб из ВЧШГ ⌀ до 500 мм с раструбными соединениями с уплотнительными резиновыми манжетами RJ.

При протягивании трубных плетей тяговые усилия не должны превышать нагрузок Nр [кН], приводящих к разрушению соединений.

По данным ассоциации DIPRA (США) Nт = 44,5; 89; 133; 200 и 266 кН для протягивания плетей из труб из ВЧШГ условным ⌀ 100, 150, 200, 250 и 300 мм, соответственно, при углах искривления в соединениях, не превышающих 4° (Dy = 100 и 150 мм) и 3,5° (Dy = 200, 250 и 300 мм). При больших углах или изменения направления трассы поворот трубопровода осуществляется в камерах переключения (колодцах), а также с использованием отводов, размещаемых непосредственно в грунте.



Сборка труб из ВЧШГ между собой с соединительными частями и арматурой из ВЧШГ должны производиться по специально разработанному ТР. Выбор типовой технологической схемы (ТТС) производства восстановительных работ осуществляется с учетом способа размещения нового трубопровода из высокопрочных труб из ВЧШГ в полости, получаемой в результате разрушения ветхого трубопровода, а также его ⌀.

По данным лаборатории завода «Свободный сокол» при прямолинейном протягивании трубных плетей разрушение может произойти при Nр = 238, 343, 470, 626 и 789 кН в соединениях труб из ВЧШГ его производства с условными ⌀⌀ 100, 150, 200, 250 и 300 мм, соответственно. Совершенно очевидно, что тяговые усилия Nт [кН], которые зависят от количества и массы протягиваемых труб из ВЧШГ, д.б. значительно меньше указанных значений. С учетом этого и местных условий (свойств грунтов) и следует принимать длину протягиваемой плети труб из ВЧШГ. Сборка труб из ВЧШГ между собой с соединительными частями и арматурой из ВЧШГ должны производиться по специально разработанному ТР.

Выбор типовой технологической схемы (ТТС) производства восстановительных работ осуществляется с учетом способа размещения нового трубопровода из высокопрочных труб из ВЧШГ в полости, получаемой в результате разрушения ветхого трубопровода, а также его ⌀.

При разработке конкретных технологических схем (ТС) производства восстановительных работ должны учитываться следующие условия и обстоятельства: ⌀ подлежащего восстановлению трубопровода и глубина его заложения; состояние камер переключения (колодцев); ⌀ и длина труб из ВЧШГ; загруженность поверхности по трассе проведения работ; наличие пересекающихся и параллельных трубопроводных коммуникаций; состояние грунтов (например, категория грунта, наличие подземных вод); сезон проведения работ и, естественно, возможности организации, которая будет осуществлять восстановительные работы (наличие соответствующего оборудования для протяжки, натяжных устройств и т.п.).

ТС производства работ, которые предполагают использование труб стандартной (5-6 м) длины, должны разрабатываться с учетом разрытия специальных траншей (котлованов). ТС производства работ, которые предполагают использование короткоразмерных труб (соответствующих длине камер переключения, колодцев), должны разрабатываться с учетом габаритов камер переключения (колодцев), а также необходимости разрушения их стенок в месте прохода трубопровода (рис. 1).

В тех и других ТС могут использоваться и МЛ, и МНШ.

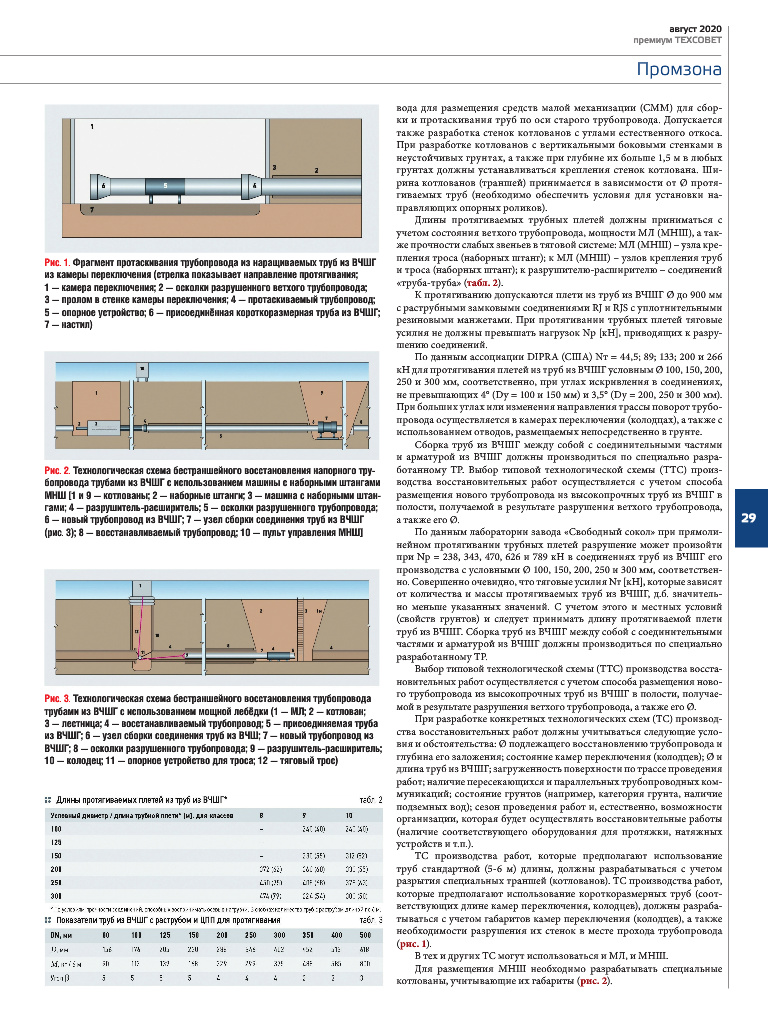

Для размещения МНШ необходимо разрабатывать специальные котлованы, учитывающие их  габариты (рис. 2).

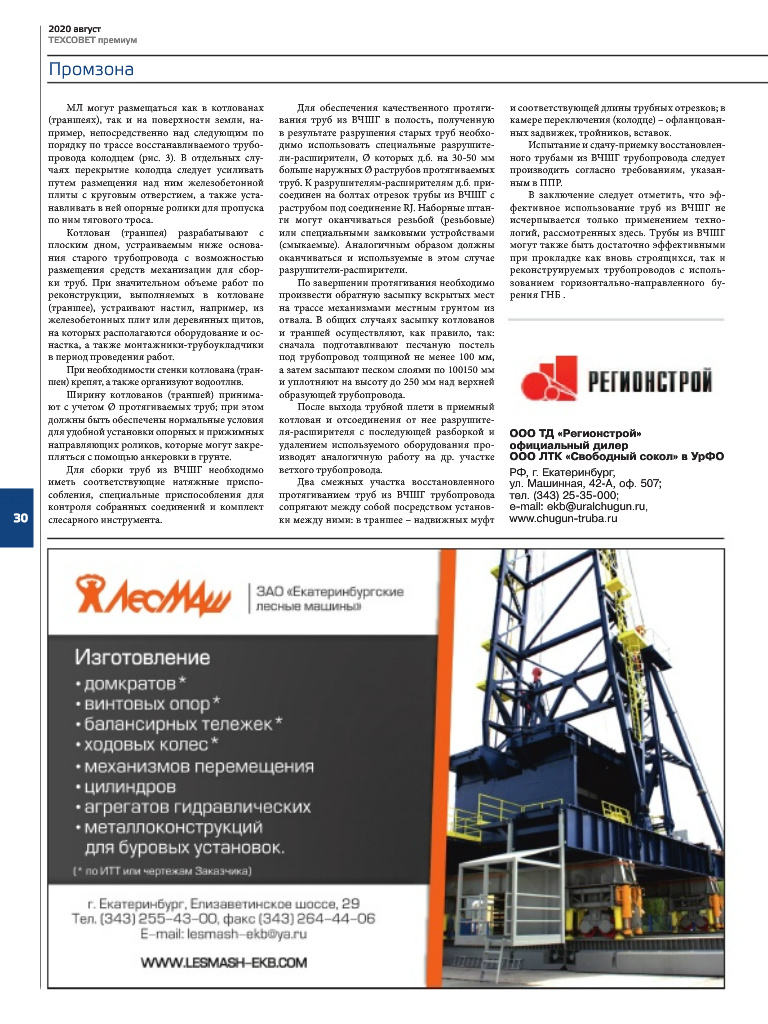

МЛ могут размещаться как в котлованах (траншеях), так и на поверхности земли, например, непосредственно над следующим по порядку по трассе восстанавливаемого трубопровода колодцем (рис. 3). В отдельных случаях перекрытие колодца следует усиливать путем размещения над ним железобетонной плиты с круговым отверстием, а также устанавливать в ней опорные ролики для пропуска по ним тягового троса.

Котлован (траншея) разрабатывают с плоским дном, устраиваемым ниже основания старого трубопровода с возможностью размещения средств механизации для сборки труб. При значительном объеме работ по реконструкции, выполняемых в котловане (траншее), устраивают настил, например, из железобетонных плит или деревянных щитов, на которых располагаются оборудование и оснастка, а также монтажники-трубоукладчики в период проведения работ.

При необходимости стенки котлована (траншеи) крепят, а также организуют водоотлив.

Ширину котлованов (траншей) принимают с учетом ⌀ протягиваемых труб; при этом должны быть обеспечены нормальные условия для удобной установки опорных и прижимных направляющих роликов, которые могут закрепляться с помощью анкеровки в грунте.



Для сборки труб из ВЧШГ необходимо иметь соответствующие натяжные приспособления, специальные приспособления для контроля собранных соединений и комплект слесарного инструмента.

Для обеспечения качественного протягивания труб из ВЧШГ в полость, полученную в результате разрушения старых труб необходимо использовать специальные разрушители-расширители, ⌀ которых д.б. на 30-50 мм больше наружных ⌀⌀ раструбов протягиваемых труб. К разрушителям-расширителям д.б. присоединен на болтах отрезок трубы из ВЧШГ с раструбом под соединение RJ. Наборные штанги могут оканчиваться резьбой (резьбовые) или специальными замковыми устройствами (смыкаемые). Аналогичным образом должны оканчиваться и используемые в этом случае разрушители-расширители.



По завершении протягивания необходимо произвести обратную засыпку вскрытых мест на трассе механизмами местным грунтом из отвала. В общих случаях засыпку котлованов и траншей осуществляют, как правило, так: сначала подготавливают песчаную постель под трубопровод толщиной не менее 100 мм, а затем засыпают песком слоями по 100150 мм и уплотняют на высоту до 250 мм над верхней образующей трубопровода.

После выхода трубной плети в приемный котлован и отсоединения от нее разрушителя-расширителя с последующей разборкой и удалением используемого оборудования производят аналогичную работу на др. участке ветхого трубопровода.

Два смежных участка восстановленного протягиванием труб из ВЧШГ трубопровода сопрягают между собой посредством установки между ними: в траншее — надвижных муфт и соответствующей длины трубных отрезков; в камере переключения (колодце) — офланцованных задвижек, тройников, вставок.

Испытание и сдачу-приемку восстановленного трубами из ВЧШГ трубопровода следует производить согласно требованиям, указанным в ППР.

В заключение следует отметить, что эффективное использование труб из ВЧШГ не исчерпывается только применением технологий, рассмотренных здесь. Трубы из ВЧШГ могут также быть достаточно эффективными при прокладке как вновь строящихся, так и реконструируемых трубопроводов с использованием горизонтально-направленного бурения ГНБ .
